紧凑型钢丝编织液压软管规格参数

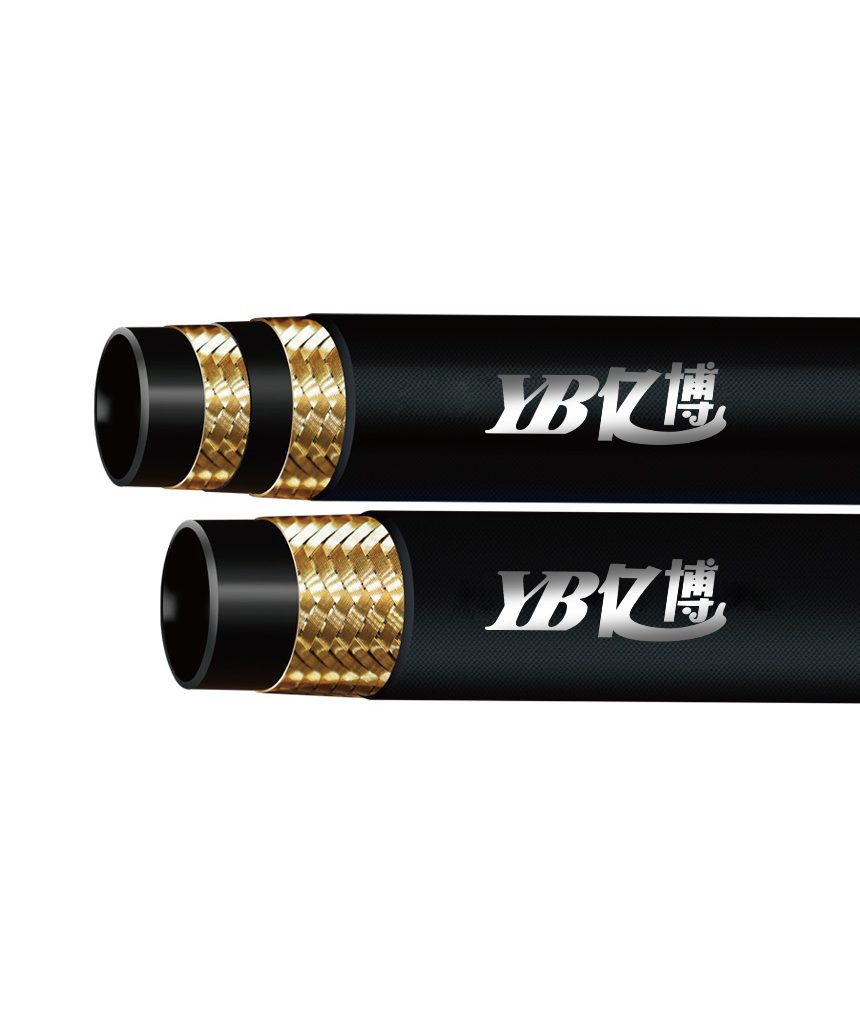

结构
软管由内胶层、一层或二层钢丝编织层和外胶层组成。
应用
适用于输送石油基液压流体如醇、液压油、润滑油、乳化液等等，不适用于磷酸酯基。
工作温度
-40℃~+120℃，输送水介质温度:0℃~+70℃。
服务支持
选型指导与售后技术支持，欢迎来电 137 2136 0724
| 产品名称 | 公称内径 | 规格 | 内径 （ID）mm | 增强层外径 （W.D）mm | 外径 （OD）mm | 最大工作压力 W.P | 最小爆破压力 B.P | 最小弯曲半径 Min.B.R | 参考重量 W.T | |||
| mm | inch | min | max | min | max | min | max | Mpa | Mpa | mm | Kg/m | |
| R16-04-06 | 6.3 | 1/4” | 6.2 | 7.0 | 10.6 | 12.3 | 12.6 | 13.8 | 35 | 140.0 | 50.0 | 0.27 |
| R16-05-08 | 8 | 5/16“ | 7.7 | 8.5 | 12.1 | 13.3 | 144 | 15.6 | 29.7 | 118.8 | 55.0 | 0.35 |
| R16-06-10 | 10 | 3/8” | 9.3 | 10.1 | 14.5 | 15.9 | 16.4 | 17.6 | 28.0 | 112.0 | 65.0 | 0.42 |
| R16-08-12.5 | 12.5 | 1/2“ | 12.3 | 13.5 | 17.5 | 19.0 | 19.9 | 21.1 | 24.5 | 98.0 | 90.0 | 0.50 |
| R16-10-16 | 16 | 5/8” | 15.5 | 16.7 | 20.6 | 22.6 | 23.2 | 24.8 | 21.0 | 84.0 | 100.0 | 0.65 |
| R16-12-19 | 19 | 3/4“ | 18.6 | 19.8 | 24.6 | 26.3 | 27.2 | 28.8 | 21.0 | 84.0 | 120.0 | 0.80 |
| R16-16-25 | 25 | 1” | 25.0 | 26.4 | 32.5 | 34.0 | 34.1 | 36.5 | 14.0 | 56.0 | 150.0 | 1.22 |
| R16-20-32 | 32 | 1-1/4” | 31.4 | 33.0 | 39.3 | 41.9 | 42.8 | 45.2 | 11.3 | 45.2 | 210.0 | 1.49 |
